FTTH 광 수신기 CATV AGC 미니 노드 RF 광 광 미니 수신기 Wdm와 통합

1 항구 RF AGC WDM FTTH CATV 미니 광 수신기 노드 변환기

생산 설명

WOR-1000W 스타일광섬유 수신기오프틱 액세스 개발의 궁극적인 목표를 충족시키는 가정 기반의 미니 광학 노드이며 FTTH (집용 광섬유) 광섬유 네트워크 사용자들의 최종 액세스에 적합합니다.아날로그 또는 디지털으로 가정에서 함께 ONU 또는 EOC를 사용할 수 있습니다.

가정용 광선 (FTTH) 광대역 접근은 궁극적인 개발 목표입니다.WOR-1000W광적 수신기는 이 목적을 위한 목표 터미널 제품입니다.WOR-1000W장치는 CATV 및 ONU 신호를 분리하기 위해 고 격리 WDM 기술을 채택합니다. 더 나아가 낮은 광전력 수신 및 RF-AGC 제어 기술을 채택합니다.FTTH를 위한 ≤-18dBm CATV 수신의 요구 사항을 달성할 수 있는광적 전력 수신 모니터링 표시기 LED (≥-15dBm) 는 패널에 제공되며 RF 출력을 지속적으로 지원합니다.FTTH에 이상적인 수신기 장비가 무엇인지.

제품 특징

*WOR-1000W광적 신호의 입력 인터페이스입니다, 광적 접근에 APC를 청소해야 합니다 알코올로,보다 어댑터 정렬 침몰 입, 섬유 입 행렬 링크.

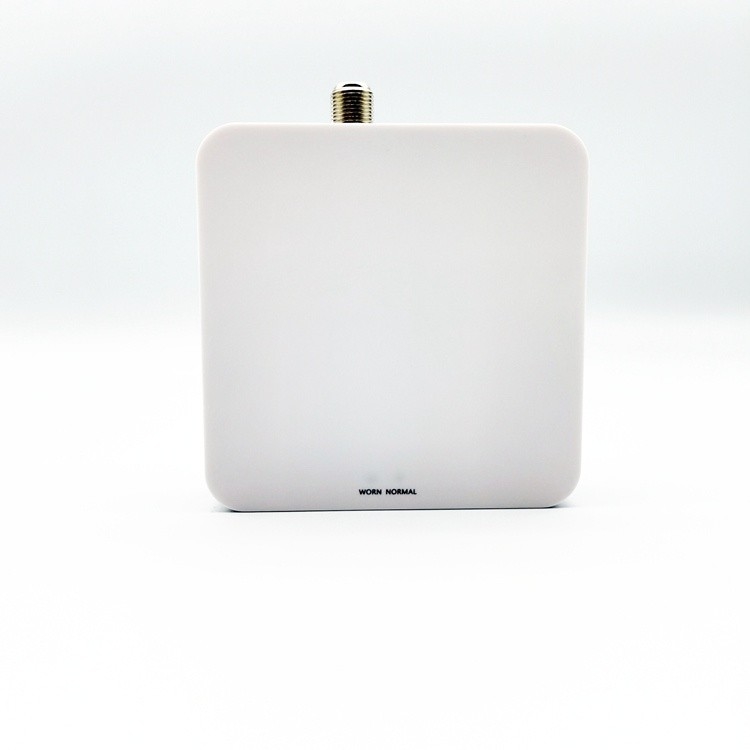

* 광적 신호가 접근하면 (≥-18dBm) 패널에서 빛이 켜지므로 광적 부분이 정기적으로 작동한다는 것을 보여줍니다.녹색 ((+2~-18dBm) 및 빨간색 (<-18dBm).

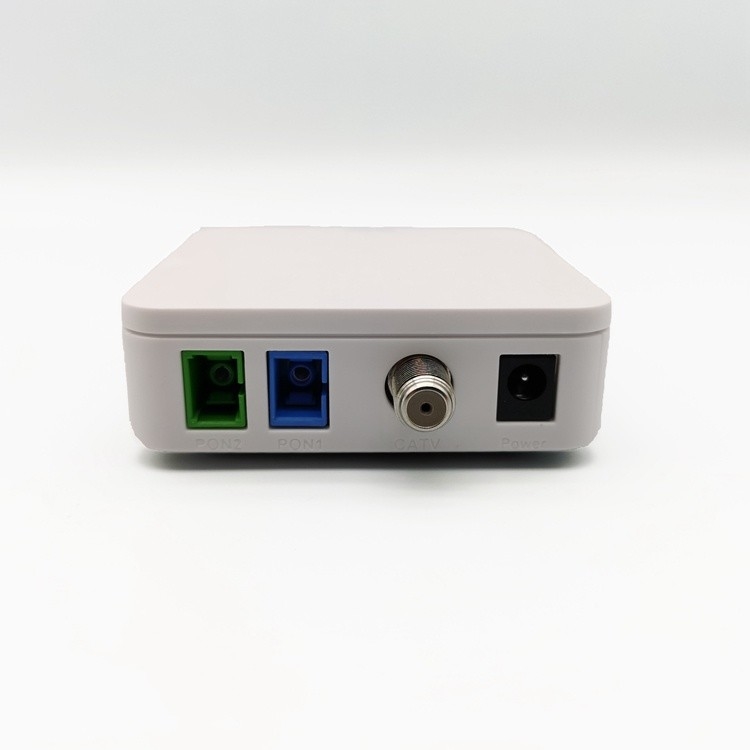

* ONU는 1310/1490/1550nm 연결 인터페이스입니다, 사용 전에 커버를 벗지 마십시오.

항목		단위	WOR-1000W
광학적 특성	입력 파장	(nm)	1310/1490/1550
	출력 파장	(nm)	1310/1490
	오퍼레이션 파장	(nm)	1540~1560년
	채널 분리	(dB)	≥40 ((1310/1490nm 및 1550nm)
	반응	(A/W)	≥ 0.9
	전원 범위를 수신	(dBm)	-18~-2
	반사력 상실	(dB)	≥55
	섬유 연결기	/	SC/APC
	포 린커	/	SC/UPC (또는 SC/APC)
RF 특성	대역폭/평면성	MHz/dB	47-1000/≤±1
	출력 수준	dBv	AGC: 82±1/(-2~--12dBm)
	반사력 상실	dB	≥14 ((75Ω 특성적 임피던스)
	RF 출력 인터페이스	/	1방향 출력
	CNR/MER	dB	≥44/34 ((PAL-D 60CH,OMI3.8%,-9dBm)
	CTB/CSO/HUM	dB	≥65/≥60/≥60 ((-1dBm 수신)
다른 요구 사항	전력 공급/소비	V/W	외부 AC100~240V→DC5/5
	작업 온도/저장 온도	oC	-35~50/-40~75 (습도 5~90%)
